serbatoio inerziale
JPSR 825 · senza isolamento
JPSR tipo 825 · Serbatoi di accumulo solare ad alte prestazioni
Cod. art. 111825
- Capacità nominale
- 694
- Ø senza isolamento
- 790 mm
- altezza
- 1693 mm
- peso
- 136 kg
Al 28/10/2026
EAN 4250659500550
Dimensioni e pesi
- Ø senza isolamento
- 790 mm
- altezza
- 1693 mm
- Dimensione di ribaltamento
- 1711 mm
- Dimensioni di incasso
- 800 mm
- peso
- 136 kg
Attacchi
Lettere come nel disegno
| Lettera | attacco | altezza | Dimensioni | Filettatura | Angolo |
|---|---|---|---|---|---|
| E | Attacco 1 | 260 mm | 1½" | IG | 14,5° |
| E | Attacco 1 | 260 mm | 1½" | IG | 114,5° |
| E | Manicotto per sonda | 260 mm | ½" | IG | 92,73° |
| K | Ritorno riscaldamento Indice RL | 260 mm | 1¼" | IG | 36,27° |
| F | Attacco 2 | 630 mm | 1½" | IG | 14,5° |
| F | Attacco 2 | 630 mm | 1½" | IG | 114,5° |
| F | Manicotto per sonda | 630 mm | ½" | IG | 92,73° |
| J | Mandata del riscaldamento Indice VL | 930 mm | 1¼" | IG | 36,27° |
| G | Attacco 3 | 1030 mm | 1½" | IG | 14,5° |
| G | Attacco 3 | 1030 mm | 1½" | IG | 114,5° |
| G | Manicotto per sonda | 1030 mm | ½" | IG | 92,73° |
| H | Attacco 4 | 1430 mm | 1½" | IG | 14,5° |
| H | Attacco 4 | 1430 mm | 1½" | IG | 114,5° |
| H | Manicotto per sonda | 1430 mm | ½" | IG | 92,73° |
| I | Attacco superiore | 1690 mm | 1½" | IG | 0° |
Dati tecnici
Volume
- Capacità nominale
- 694
scambiatore di calore
- Superficie WT inferiore
- 2,8 m²
Stampa
- Pressione di esercizio del serbatoio degli accumulatori
- 4,5 bar
- Pressione di prova del serbatoio
- 7,8 bar
- Pressione massima WT
- 6 bar
Varie
- Dimensioni di incasso
- 800 mm
Testo del bando di gara
SERBATOIO INERZIALE ENERGETICO
Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, pompe di calore, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025, conforme alla direttiva CE 97/23/CE. Verniciatura antiruggine all’esterno, interno grezzo. Include una morsettiera per il posizionamento variabile delle sonde.
- Capacità nominale
- 694 L
- Pressione di esercizio del serbatoio degli accumulatori
- 4.5 bar
- Pressione di prova del serbatoio
- 7.8 bar
- Pressione minima del serbatoio
- +0 bar
- Temperatura di esercizio max.
- 95°C
- Temperatura minima
- 20 °C
- Superficie WT inferiore
- 2.8 m²
- Pressione massima WT
- 6
Dotazione
4 x 1 ½ " manicotto (collegamento al sistema a sinistra) 4 x 1 ½ " manicotto (collegamento di sistema a destra) Raccordi di sistema, compresa la lamiera deflettrice a strati 1 x 1 ½" manicotto (sfiato) 4 x ½" manicotti (manicotti standard) 2 x 1" manicotti (scambiatore di calore)
I raccordi di collegamento del sistema sono disposti a intervalli di 100°. Dimensioni senza isolamento: 790 x 1693 (Ø x H) mm
- Produttore
- Juratherm GmbH
- Codice prodotto
- JPSR 825
- Peso
- ~136 kg
- Dimensione di ribaltamento
- 1711 mm
- EAN13
- 4250659500550

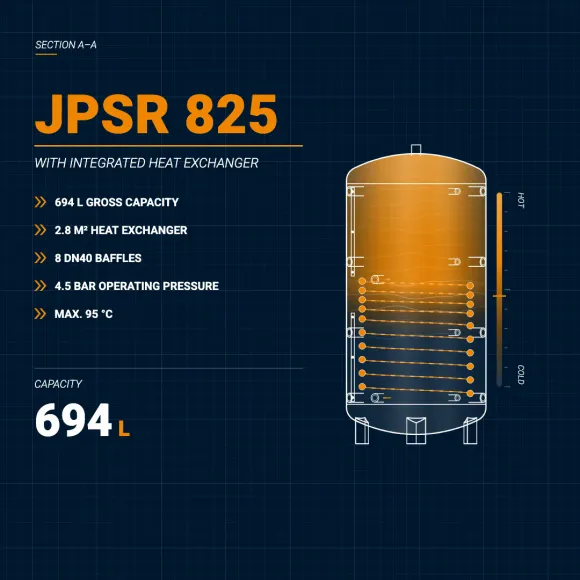

Video del prodotto
JPSR 825 in movimento
