serbatoio inerziale
JPSR 5000 · senza isolamento
JPSR tipo 5000 · Serbatoi di accumulo solare ad alte prestazioni
Cod. art. 1115000
- Capacità nominale
- 4969
- Ø senza isolamento
- 1600 mm
- altezza
- 2820 mm
- peso
- 523 kg
Al 28/10/2026
EAN 4250659500659
Dimensioni e pesi
- Ø senza isolamento
- 1600 mm
- altezza
- 2820 mm
- Dimensione di ribaltamento
- 2870 mm
- peso
- 523 kg
Attacchi
Lettere come nel disegno
| Lettera | attacco | altezza | Dimensioni | Filettatura | Angolo |
|---|---|---|---|---|---|
| E | Attacco 1 | 510 mm | 2" | IG | 10° |
| E | Attacco 1 | 510 mm | 2" | IG | 110° |
| E | Manicotto per sonda | 510 mm | ½" | IG | 99,25° |
| K | Ritorno riscaldamento Indice RL | 510 mm | 1¼" | IG | 20,75° |
| F | Attacco 2 | 1077 mm | 2" | IG | 10° |
| F | Attacco 2 | 1077 mm | 2" | IG | 110° |
| F | Manicotto per sonda | 1077 mm | ½" | IG | 99,25° |
| J | Mandata del riscaldamento Indice VL | 1510 mm | 1¼" | IG | 20,75° |
| G | Attacco 3 | 1693 mm | 2" | IG | 10° |
| G | Attacco 3 | 1693 mm | 2" | IG | 110° |
| G | Manicotto per sonda | 1693 mm | ½" | IG | 99,25° |
| H | Attacco 4 | 2310 mm | 2" | IG | 10° |
| H | Attacco 4 | 2310 mm | 2" | IG | 110° |
| H | Manicotto per sonda | 2310 mm | ½" | IG | 99,25° |
| I | Attacco superiore | 2850 mm | 1½" | IG | 0° |
Dati tecnici
Volume
- Capacità nominale
- 4969
scambiatore di calore
- Superficie WT inferiore
- 6,1 m²
Stampa
- Pressione di esercizio del serbatoio degli accumulatori
- 3 bar
- Pressione di prova del serbatoio
- 4,5 bar
- Pressione massima WT
- 6 bar
Testo del bando di gara
SERBATOIO INERZIALE ENERGETICO
Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, pompe di calore, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025, conforme alla direttiva CE 97/23/CE. Verniciatura antiruggine all’esterno, interno grezzo. Include una morsettiera per il posizionamento variabile delle sonde.
- Capacità nominale
- 4969 L
- Pressione di esercizio del serbatoio degli accumulatori
- 3 bar
- Pressione di prova del serbatoio
- 4,5 bar
- Pressione minima del serbatoio
- +0 bar
- Temperatura di esercizio max.
- 95°C
- Temperatura minima
- 20 °C
- Superficie WT inferiore
- 6,1 m²
- Pressione di esercizio dello scambiatore di calore max.
- 6 bar
Dotazione
4 x 2" manicotti (collegamento al sistema a sinistra) 4 x 2" manicotti (collegamento al sistema a destra) 2 x 2" tubi obliqui rivolti verso l’alto Configurazione del sistema completa, inclusa la lamiera deflettrice a strati 1 x 1 ½" manicotto (sfiato) 4 x ½" manicotti (manicotti standard) 2 x 1" manicotti (scambiatore di calore)
I raccordi di collegamento del sistema sono disposti a intervalli di 100°. Dimensioni senza isolamento: 1600 x 2820 (Ø x H) mm
- Produttore
- Juratherm GmbH
- Codice prodotto
- JPSR 5000
- Peso
- ~523 kg
- Dimensione di ribaltamento
- 2870 mm
- EAN13
- 4250659500659

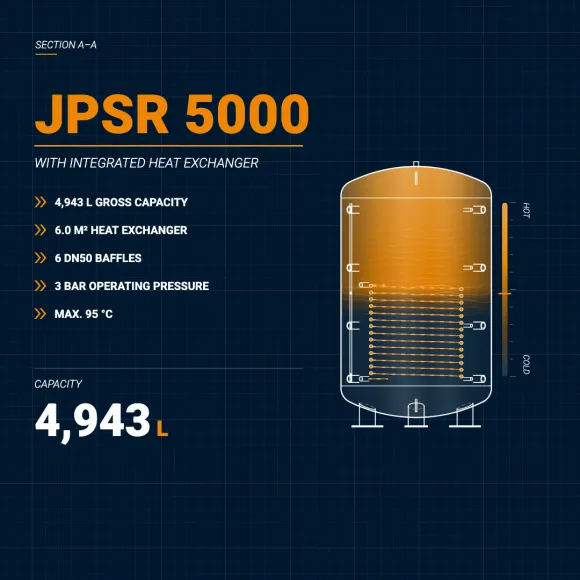

Video del prodotto
JPSR 5000 in movimento
