buffertank
JPSR 500 · Ecoline Vlies Sølv
Effektivitetsklasse C
JPSR type 500 monteret, sølv · inkl. 100 mm fleeceisolering
Varenr. 840049
- varmetab
- 106 W
- Beredskabstab
- 2,54 kWh/24 h
- ErP-volumen
- 480
- vægt
- 124 kg
beholder 111500 fra lager
isolering 997500 fra lager
Samlet kan leveres med det samme
Stand 28.10.2026
EAN 4250659504718
Mål og vægt
- Ø med isolering
- 850 mm
- Ø uden isolering
- 650 mm
- Højde med isolering
- 1.680 mm
- Højde uden isolering
- 1.630 mm
- Vippemål
- 1.665 mm
- Indbyggelsesmål
- 690 mm
- vægt
- 124 kg
- Isoleringsstyrke
- 100 mm
Tilslutninger
Bogstaver som vist på tegningen
| Bogstav | tilslutning | højde | Størrelse | Gevind | Vinkel |
|---|---|---|---|---|---|
| E | Tilslutning 1 Muffe foran | 220 mm | 1½" | IG | 17,63° |
| E | Tilslutning 1 Muffe bagtil | 220 mm | 1½" | IG | 117,63° |
| E | Følermuffe | 220 mm | ½" | IG | 91,19° |
| K | Returløb til varmeanlæg Returløb (2,3 m²) | 220 mm | 1¼" | IG | 44,07° |
| F | Tilslutning 2 Muffe foran | 620 mm | 1½" | IG | 17,63° |
| F | Tilslutning 2 Muffe bagtil | 620 mm | 1½" | IG | 117,63° |
| F | Følermuffe | 620 mm | ½" | IG | 91,19° |
| G | Tilslutning 3 Muffe foran | 1.010 mm | 1½" | IG | 17,63° |
| G | Tilslutning 3 Muffe bagtil | 1.010 mm | 1½" | IG | 117,63° |
| G | Følermuffe | 1.010 mm | ½" | IG | 91,19° |
| J | Fremløb til varmeanlæg Register-fremløb (2,3 m²) | 1.120 mm | 1¼" | IG | 44,07° |
| H | Tilslutning 4 Muffe foran | 1.390 mm | 1½" | IG | 17,63° |
| H | Tilslutning 4 Muffe bagtil | 1.390 mm | 1½" | IG | 117,63° |
| H | Følermuffe | 1.390 mm | ½" | IG | 91,19° |
| I | Tilslutning øverst Tilslutning øverst (L=50) | 1.630 mm | 1½" | IG | 0° |
Tekniske data
Omfang
- Nominel kapacitet
- 461
varmeveksler
- WT-flade nederst
- 2,3 m²
Udskriv
- Beholderens driftstryk
- 4,5 bar
- Prøvetryk på varmtvandsbeholderen
- 7,8 bar
- Maks. tryk WT
- 6 bar
isolering
- Isoleringstykkelse på kappe (monteret)
- 100 mm
- Isoleringsstyrke på kappe (rå)
- 115 mm
- Isoleringsstyrke på låg
- 100 mm
- Isoleringsfarve
- Sølv
- Lambda
- 0,0388 W/mK
- Rumvægt
- 1800 g/m²
- Brandklasse
- B2 i henhold til DIN 4102
Energi (ErP)
- ErP-klasse
- C
- ErP – varmetab (W)
- 106 W
- ErP – varmetab (kWh)
- 2,54 kWh
- ErP – Indhold
- 480
Diverse
- Indbyggelsesmål
- 690 mm
Udbudstekst
ENERGI-BUFFERTANK inkl. isolering
Buffertank til alle varmtvands-centralvarmesystemer. Kan anvendes til: kedler til faste brændstoffer og oliefyr, varmepumper, solvarmeanlæg, gas- eller el-gennemstrømningsvarmere. Fremstillet af kvalitetsstål S235JR i henhold til EN 10025, i henhold til EG 97/23/EG. Rustbeskyttende maling udvendigt, ubehandlet indvendigt. Inkl. følerklemrække til variabel placering af følerne
- Nominel kapacitet
- 461 L
- Beholderens driftstryk
- 4,5 bar
- Prøvetryk på varmtvandsbeholderen
- 7,8 bar
- Minimumstryk i beholderen
- +0 bar
- Maks. driftstemperatur
- 95°C
- Min. temperatur
- 20 °C
- WT-flade nederst
- 2,3 m²
- Maks. tryk WT
- 6 bar
Udstyr
- 4 x 1 ½ "-muffe (systemtilslutning til venstre)
- 4 x 1 ½ "-muffe (systemtilslutning til højre)
- Systemtilslutninger inkl. lagdelingsplade
- 1 x 1 ½ "-muffe (udluftning)
- 4 x ½"-muffe (standardmuffer)
- 2 x 1" muffe (varmeveksler)
Systemtilslutningsstykkerne er placeret med 100° mellemrum i forhold til hinanden.
Isoleringsdetaljer
- Materiale
- Polyesterfibervlies
- Isoleringsfarve
- Sølv
- Isoleringstykkelse på kappe (monteret)
- 100 mm
- Lambda
- 0,0388 W/mK
- Brandklasse
- B2 i henhold til DIN 4102
- Temperaturbestandighed
- 110 °C
- Rumvægt
- 1800 g/m²
- Inkl. 50 mm gulvisolering
- ErP-klasse
- C
- ErP – varmetab (W)
- 106 W
Dimensioner med isolering
- 850 x 1680 (Ø x H) mm
- Producent
- Juratherm GmbH
- Match-kode
- JPSR 500 Sølv
Samlet enhed bestående af
- JPSR type 500
- Vliesisolering type 500
- Vægt
- ~124 kg
- Vippemål
- 1665 mm
- EAN13
- 4250659504718
Indhold
- 111500 JPSR type 500 beholder · Højtydende solvarme-buffertanke
- 997500 Vliesisolering type 500 isolering · JPSM/R/RR 100 mm sølv

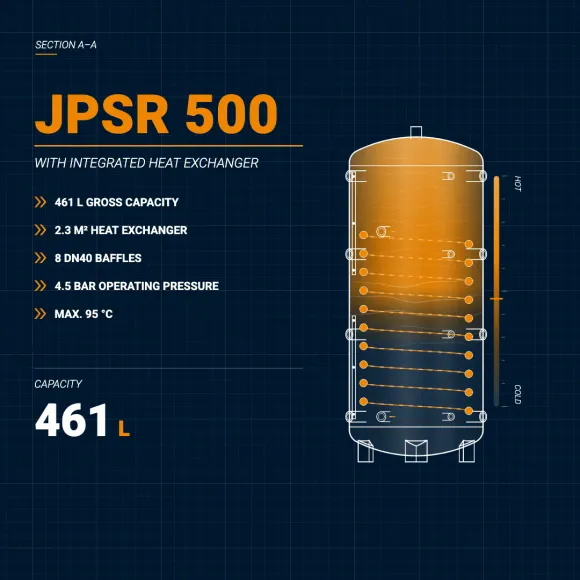

Produktvideo
JPSR 500 i bevægelse
