buffervat
JPSRR 600 · zonder isolatie
JPSRR type 600 · Hoogwaardige zonne-buffertanks met 2 WT.
Art.nr. 121600
- Nominale inhoud
- 521
- Ø zonder isolatie
- 700 mm
- hoogte
- 1.650 mm
- gewicht
- 141 kg
vat 121600 Levertijd ca. 4–6 weken
Stand 28-10-2026
EAN 4250659500673
Afmetingen en gewichten
- Ø zonder isolatie
- 700 mm
- hoogte
- 1.650 mm
- Kantelmaat
- 1.690 mm
- Inbouwafmetingen
- 740 mm
- gewicht
- 141 kg
Aansluitingen
Letters zoals in de tekening
| Letter | aansluiting | hoogte | Grootte | Schroefdraad | Hoek |
|---|---|---|---|---|---|
| E | Aansluiting 1 | 230 mm | 1½" | IG | 16,4° |
| E | Aansluiting 1 | 230 mm | 1½" | IG | 116,4° |
| E | Sensorhuls | 230 mm | ½" | IG | 91,83° |
| K | Retourleiding verwarming Register onderaan RL | 230 mm | 1¼" | IG | 40,97° |
| F | Aansluiting 2 | 610 mm | 1½" | IG | 16,4° |
| F | Aansluiting 2 | 610 mm | 1½" | IG | 116,4° |
| F | Sensorhuls | 610 mm | ½" | IG | 91,83° |
| J | Aanvoer verwarming Register onderaan VL | 670 mm | 1¼" | IG | 40,97° |
| M | Retourleiding zonne-energie Register bovenaan RL | 940 mm | 1¼" | IG | 40,97° |
| G | Aansluiting 3 | 990 mm | 1½" | IG | 16,4° |
| G | Aansluiting 3 | 990 mm | 1½" | IG | 116,4° |
| G | Sensorhuls | 990 mm | ½" | IG | 91,83° |
| H | Aansluiting 4 | 1.380 mm | 1½" | IG | 16,4° |
| H | Aansluiting 4 | 1.380 mm | 1½" | IG | 116,4° |
| H | Sensorhuls | 1.380 mm | ½" | IG | 91,83° |
| L | Aanvoer zonne-energie Register bovenaan VL | 1.380 mm | 1¼" | IG | 40,97° |
| I | Aansluiting bovenaan | 1.650 mm | 1½" | IG | 0° |
Technische gegevens
Omvang
- Nominale inhoud
- 521
warmtewisselaar
- WT-oppervlak onderkant
- 1,8 m²
- WT-oppervlak boven
- 1,2 m²
Afdrukken
- Bedrijfsdruk van het vat
- 4,5 bar
- Testdruk boiler
- 7,8 bar
- Max. druk WT
- 6 bar
Overige
- Inbouwafmetingen
- 740 mm
Aanbestedingstekst
ENERGIEBUFFERVAT
Buffervat voor alle warm water-centrale verwarmingsinstallaties. Geschikt voor: verwarmingsketels op vaste brandstoffen en stookolie, warmtepompen, zonne-energie-installaties, doorstroomverwarmers op gas of elektriciteit. Vervaardigd uit kwaliteitsstaal S235JR volgens EN 10025, conform EG 97/23/EG. Buitenkant voorzien van roestwerende verflaag, binnenkant onbehandeld. Inclusief sensorklemmenstrook voor variabele positionering van de sensoren
- Nominale inhoud
- 521 L
- Bedrijfsdruk van het vat
- 4,5 bar
- Testdruk boiler
- 7,8 bar
- Minimale druk in het vat
- +0 bar
- Max. bedrijfstemperatuur
- 95°C
- Min. temperatuur
- 20 °C
- WT-oppervlak onderkant
- 1,8 m²
- WT-oppervlak boven
- 1,2 m²
- Max. druk WT
- 6 bar
Uitrusting
- 4 x 1 ½ "-mof (systeemaansluiting links)
- 4 x 1 ½ "-mof (systeemaansluiting rechts)
- Systeemaansluitingen incl. laaggeleidingsplaat
- 1 x 1 ½ "-mof (ontluchting)
- 4 x ½"-mof (standaardmof)
- 4 x 1"-mof (warmtewisselaar)
- 1 x scheidingsplaat in het midden
De systeemaansluitingen zijn op een afstand van 100° ten opzichte van elkaar geplaatst. Afmetingen zonder isolatie: 700 x 1650 (Ø x H) mm
- Fabrikant
- Juratherm GmbH
- Match-code
- JPSRR 600
- Gewicht
- ~141 kg
- Kantelmaat
- 1690 mm
- EAN13
- 4250659500673

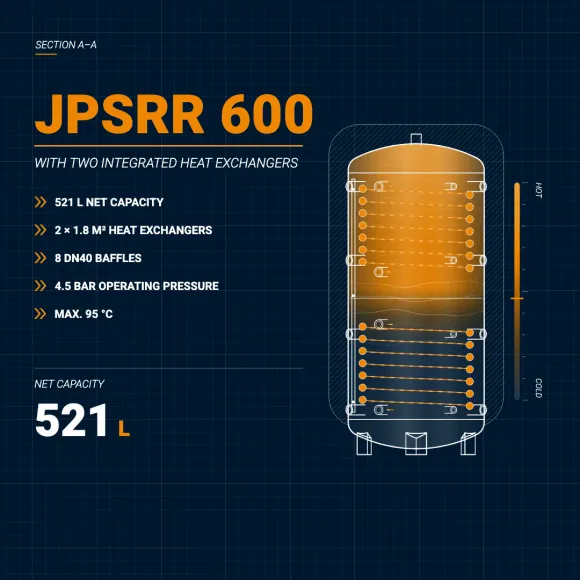

Productvideo
JPSRR 600 in beweging
