buffervat
JPSM 1500 · Ecoline Vlies Wit
Efficiëntieklasse C
JPSM type 1500 gemonteerd, wit · incl. 130 mm vliesisolatie
Art.nr. 840014
- warmteverlies
- 142 W
- Verlies bij stand-by
- 3,4 kWh/24 h
- ErP-volume
- 1.501
- gewicht
- 186 kg
Stand 28-10-2026
EAN 4250659504367
Afmetingen en gewichten
- Ø met isolatie
- 1.200 mm
- Ø zonder isolatie
- 1.000 mm
- Hoogte inclusief isolatie
- 2.200 mm
- Hoogte zonder isolatie
- 2.150 mm
- Kantelmaat
- 2.195 mm
- gewicht
- 186 kg
- Isolatiedikte
- 130 mm
Aansluitingen
Letters zoals in de tekening
| Letter | aansluiting | hoogte | Grootte | Schroefdraad | Hoek |
|---|---|---|---|---|---|
| E | Aansluiting 1 | 380 mm | 1½" | IG | 11,5° |
| E | Aansluiting 1 | 380 mm | 1½" | IG | 111,5° |
| E | Sensorhuls Sensor op aansluiting 1 | 380 mm | ½" | IG | 94,3° |
| F | Aansluiting 2 | 825 mm | 1½" | IG | 11,5° |
| F | Aansluiting 2 | 825 mm | 1½" | IG | 111,5° |
| F | Sensorhuls Sensor op aansluiting 2 | 825 mm | ½" | IG | 94,3° |
| G | Aansluiting 3 | 1.350 mm | 1½" | IG | 11,5° |
| G | Aansluiting 3 | 1.350 mm | 1½" | IG | 111,5° |
| G | Sensorhuls Sensor op aansluiting 3 | 1.350 mm | ½" | IG | 94,3° |
| H | Aansluiting 4 | 1.760 mm | 1½" | IG | 11,5° |
| H | Aansluiting 4 | 1.760 mm | 1½" | IG | 111,5° |
| H | Sensorhuls Sensor op aansluiting 4 | 1.760 mm | ½" | IG | 94,3° |
| I | Aansluiting bovenaan | 2.150 mm | 1½" | IG | 0° |
Technische gegevens
Omvang
- Nominale inhoud
- 1500
Afdrukken
- Bedrijfsdruk van het vat
- 3 bar
- Testdruk boiler
- 4,5 bar
isolatie
- Isolatiedikte mantel (gemonteerd)
- 130 mm
- Isolatiedikte mantel (ruw)
- 145 mm
- Isolatiedikte deksel
- 150 mm
- Isolatiekleur
- Wit
- Lambda
- 0,0388 W/mK
- Volumengewicht
- 2340 g/m²
- Brandklasse
- B2 volgens DIN 4102
Energie (ErP)
- ErP-klasse
- C
- ErP - warmteverlies (W)
- 142 W
- ErP - warmteverlies (kWh)
- 3,4 kWh
- ErP - Inhoud
- 1501
Aanbestedingstekst
ENERGIE-BUFFERVAT incl. isolatie
Buffervat voor alle warm water-centrale verwarmingsinstallaties. Geschikt voor: verwarmingsketels op vaste brandstoffen en stookolie, warmtepompen, zonne-energie-installaties, doorstroomverwarmers op gas of elektriciteit. Vervaardigd uit kwaliteitsstaal S235JR volgens EN 10025, conform EG 97/23/EG. Buitenkant voorzien van roestwerende verflaag, binnenkant onbehandeld. Inclusief sensorklemmenstrook voor variabele positionering van de sensoren
- Nominale inhoud
- 1500 L
- Bedrijfsdruk van het vat
- 3 bar
- Testdruk boiler
- 4,5 bar
- Minimale druk in het vat
- +0 bar
- Max. bedrijfstemperatuur
- 95°C
- Min. temperatuur
- 20 °C
Uitrusting
- 4 x 1 ½ "-mof (systeemaansluiting links)
- 4 x 1 ½ "-mof (systeemaansluiting rechts)
- Systeemaansluitingen incl. laaggeleidingsplaat
- 1 x 1 ½ "-mof (ontluchting)
- 4 x ½"-mof (standaardmof)
De systeemaansluitingen zijn op een afstand van 100° ten opzichte van elkaar geplaatst.
Isolatiedetails
- Materiaal
- polyestervezelvlies
- Kleur isolatie
- Wit
- Isolatiedikte mantel (gemonteerd)
- 130 mm
- Lambda
- 0,0388 W/mK
- Brandklasse
- B2 volgens DIN 4102
- Temperatuurbestendigheid
- 110 °C
- Volumengewicht
- 2340 g/m²
- Incl. 50 mm vloerisolatie
- ErP-klasse
- C
- ErP - warmteverlies (W)
- 142 W
Afmetingen inclusief isolatie
- 1200 x 2200 (Ø x H) mm
- Fabrikant
- Juratherm GmbH
- Matchcode
- JPSM 1500 gemonteerd, wit
Set bestaande uit
- JPSM type 1500
- Vliesisolatie type 1500
- Gewicht
- ~186 kg
- Kantelmaat
- 2195 mm
- EAN13
- 4250659504367
Opbouw
- 1101500 JPSM type 1500 vat · Hoogwaardige buffertanks
- 99715001 Vliesisolatie type 1500 isolatie · JPSM/R/RR + JPSL/R/RR 130 mm wit

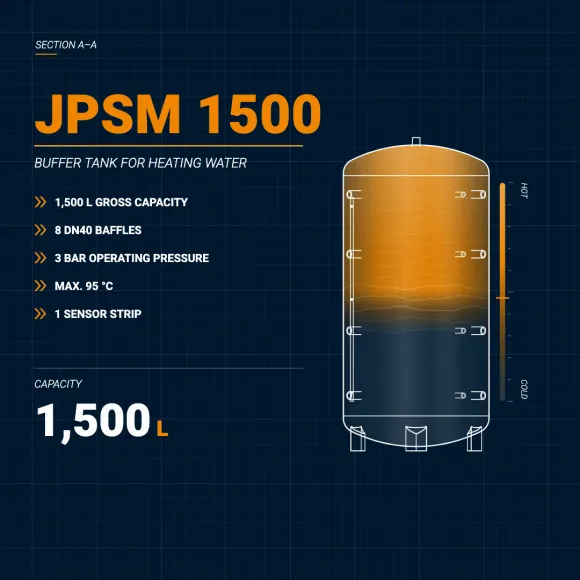

Productvideo
JPSM 1500 in beweging
Downloads
Energielabel alleen verplicht tot 500 liter
