buffervat
JPSM 5000 · zonder isolatie
JPSM type 5000 · Hoogwaardige buffertanks
Art.nr. 1105000
- Nominale inhoud
- 5012
- Ø zonder isolatie
- 1.600 mm
- hoogte
- 2.820 mm
- gewicht
- 428 kg
vat 1105000 Levertijd ca. 4–6 weken
Stand 28-10-2026
EAN 4250659500413
Afmetingen en gewichten
- Ø zonder isolatie
- 1.600 mm
- hoogte
- 2.820 mm
- Kantelmaat
- 2.870 mm
- gewicht
- 428 kg
Aansluitingen
Letters zoals in de tekening
| Letter | aansluiting | hoogte | Grootte | Schroefdraad | Hoek |
|---|---|---|---|---|---|
| E | Aansluiting 1 | 510 mm | 2" | IG | 10° |
| E | Aansluiting 1 | 510 mm | 2" | IG | 110° |
| E | Sensorhuls Sensor op aansluiting 1 | 510 mm | ½" | IG | 99,25° |
| F | Aansluiting 2 | 1.077 mm | 2" | IG | 10° |
| F | Aansluiting 2 | 1.077 mm | 2" | IG | 110° |
| F | Sensorhuls Sensor op aansluiting 2 | 1.077 mm | ½" | IG | 99,25° |
| G | Aansluiting 3 | 1.693 mm | 2" | IG | 10° |
| G | Aansluiting 3 | 1.693 mm | 2" | IG | 110° |
| G | Sensorhuls Sensor op aansluiting 3 | 1.693 mm | ½" | IG | 99,25° |
| H | Aansluiting 4 | 2.310 mm | 2" | IG | 10° |
| H | Aansluiting 4 | 2.310 mm | 2" | IG | 110° |
| H | Sensorhuls Sensor op aansluiting 4 | 2.310 mm | ½" | IG | 99,25° |
| I | Aansluiting bovenaan | 2.850 mm | 1½" | IG | 0° |
Technische gegevens
Omvang
- Nominale inhoud
- 5012
Afdrukken
- Bedrijfsdruk van het vat
- 3 bar
- Testdruk boiler
- 4,5 bar
Aanbestedingstekst
ENERGIEBUFFERVAT
Buffervat voor alle warm water-centrale verwarmingsinstallaties. Geschikt voor: verwarmingsketels op vaste brandstoffen en stookolie, warmtepompen, zonne-energie-installaties, doorstroomverwarmers op gas of elektriciteit. Vervaardigd uit kwaliteitsstaal S235JR volgens EN 10025, conform EG 97/23/EG. Buitenkant voorzien van roestwerende verflaag, binnenkant onbehandeld. Inclusief sensorklemmenstrook voor variabele positionering van de sensoren
- Nominale inhoud
- 5012 L
- Max. bedrijfsdruk vat boiler
- 3 bar
- Testdruk boiler
- 4,5 bar
- Minimale druk in het vat
- +0 bar
- Max. bedrijfstemperatuur
- 95°C
- Min. temperatuur
- 20 °C
Uitrusting
- 4 x 2"-mof (systeemaansluiting links)
- 4 x 2"-mof (systeemaansluiting rechts)
- 2 x 2" verstekbuizen naar boven
- Rest. systeemopstelling incl. laaggeleidingsplaat
- 1 x 1 ½ "-mof (ontluchting)
- 4 x ½"-mof (standaardmof)
De systeemaansluitingen zijn op een afstand van 100° ten opzichte van elkaar geplaatst. Afmetingen zonder isolatie: 1600 x 2820 (Ø x H) mm
- Fabrikant
- Juratherm GmbH
- Match-code
- JPSM 5000
- Gewicht
- ~428 kg
- Kantelmaat
- 2870 mm
- EAN13
- 4250659500413

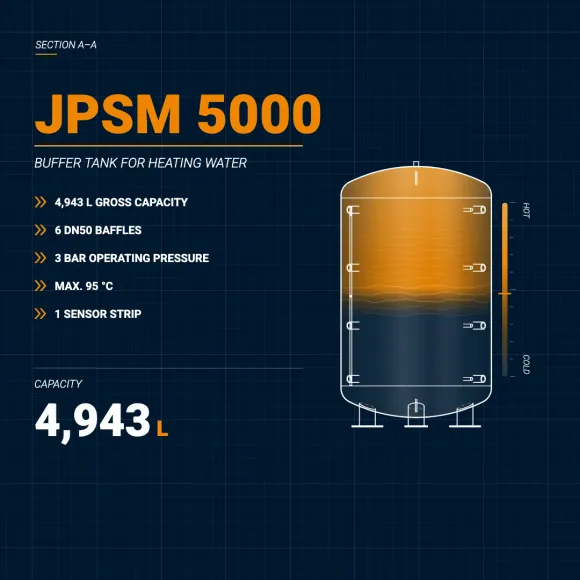

Productvideo
JPSM 5000 in beweging
