buferinis bakas
JPSRR 5000 · be izoliacijos
JPSRR tipas 5000 · Aukštos galios saulės energijos buferiniai rezervuarai su 2 šilumokaičiais.
Prekės kodas 1215000
- Nominali talpa
- 4935
- Ø be izoliacijos
- 1 600 mm
- aukštis
- 2 820 mm
- svoris
- 563 kg
Versija 2026-10-28
EAN 4250659500802
Matmenys ir svoris
- Ø be izoliacijos
- 1 600 mm
- aukštis
- 2 820 mm
- Pasvirimo matmuo
- 2 870 mm
- svoris
- 563 kg
Pajungimai
Raidės, kaip parodyta brėžinyje
| Raidė | pajungimas | aukštis | Dydis | Sriegis | Kampas |
|---|---|---|---|---|---|
| E | Pajungimas 1 | 510 mm | 2" | IG | 10° |
| E | Pajungimas 1 | 510 mm | 2" | IG | 110° |
| E | Jutiklio mova | 510 mm | ½" | IG | 99,25° |
| K | Šildymo sistemos grąžinimas Žodynas apačioje RL | 510 mm | 1¼" | IG | 20,75° |
| F | Pajungimas 2 | 1 077 mm | 2" | IG | 10° |
| F | Pajungimas 2 | 1 077 mm | 2" | IG | 110° |
| F | Jutiklio mova | 1 077 mm | ½" | IG | 99,25° |
| J | Šildymo sistemos tiekimo vamzdis Žodynas apačioje VL | 1 510 mm | 1¼" | IG | 20,75° |
| M | Saulės energijos grąžinimo bakas Registras viršuje RL | 1 650 mm | 1¼" | IG | 20,75° |
| G | Pajungimas 3 | 1 693 mm | 2" | IG | 10° |
| G | Pajungimas 3 | 1 693 mm | 2" | IG | 110° |
| G | Jutiklio mova | 1 693 mm | ½" | IG | 99,25° |
| H | Pajungimas 4 | 2 310 mm | 2" | IG | 10° |
| H | Pajungimas 4 | 2 310 mm | 2" | IG | 110° |
| H | Jutiklio mova | 2 310 mm | ½" | IG | 99,25° |
| L | Saulės energijos tiekimo vamzdis Indeksas viršuje VL | 2 310 mm | 1¼" | IG | 20,75° |
| I | Pajungimas viršuje | 2 850 mm | 1½" | IG | 0° |
Techniniai duomenys
Apimtis
- Nominali talpa
- 4935
šilumokaitis
- WT plotas apačioje
- 6,0 m²
- WT viršutinis paviršius
- 3,6 m²
Spausdinti
- Bako darbinis slėgis
- 3 bar
- Bako bandomasis slėgis
- 4,5 bar
- Maks. slėgis WT
- 6 bar
Konkurso tekstas
ENERGIJOS BUFERINIS BAKAS
Buferinis bakas, skirtas visoms šilto vandens centrinio šildymo sistemoms. Tinka naudoti su: kieto kuro, naftos katilais, šilumos siurbliais, saulės energijos sistemomis, dujiniais arba elektriniais pratekėjimo vandens šildytuvais. Pagamintas iš aukštos kokybės plieno S235JR pagal EN 10025, pagal EG 97/23/EG. Išorė padengta antikoroziniu dažų sluoksniu, vidus – neapdorotas. Įskaitant jutiklių tvirtinimo juostą, leidžiančią keisti jutiklių padėtį.
- Nominali talpa
- 4935 L
- Bako darbinis slėgis
- 3 bar
- Bako bandomasis slėgis
- 4,5 bar
- Minimalus slėgis bakuose
- +0 bar
- Maksimali darbinė temperatūra
- 95°C
- Min. temperatūra
- 20 °C
- WT plotas apačioje
- 6,0 m²
- WT viršutinis paviršius
- 3,6 m²
- Maks. slėgis WT
- 6 bar
Komplektacija
4 x 2" mova (sistemos jungtis kairėje) 4 x 2" mova (sistemos jungtis dešinėje) 2 x 2" kampiniai vamzdžiai, nukreipti į viršų Likusi sistemos dalis, įskaitant sluoksnio kreipiamąją plokštę 1 x 1 ½ " mova (ventiliacija) 4 x ½" mova (standartinės movos) 4 x 1" mova (šilumokaitis) 1 x skiriamoji plokštė centre
Sistemos jungiamosios angos išdėstytos 100° kampu viena nuo kitos. Matmenys be izoliacijos: 1600 x 2820 (Ø x H) mm
- Gamintojas
- Juratherm GmbH
- Match kodas
- JPSRR 5000
- Svoris
- ~563 kg
- Pasvirimo matmuo
- 2870 mm
- EAN13
- 4250659500802

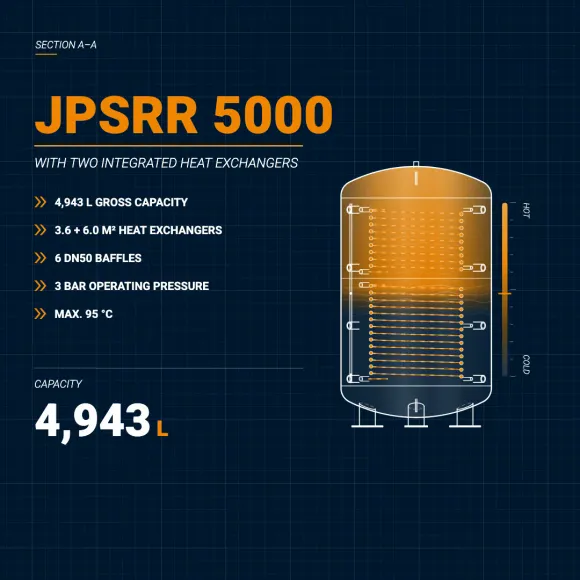

Produkto vaizdo įrašas
JPSRR 5000-as kelyje
