serbatoio inerziale
JPSRR 2500 · senza isolamento
JPSRR tipo 2500 · Serbatoio di accumulo solare ad alte prestazioni con 2 WT.
Cod. art. 1212500
- Capacità nominale
- 2227
- Ø senza isolamento
- 1250 mm
- altezza
- 2280 mm
- peso
- 343 kg
Al 28/10/2026
EAN 4250659500772
Dimensioni e pesi
- Ø senza isolamento
- 1250 mm
- altezza
- 2280 mm
- Dimensione di ribaltamento
- 2395 mm
- peso
- 343 kg
Attacchi
Lettere come nel disegno
| Lettera | attacco | altezza | Dimensioni | Filettatura | Angolo |
|---|---|---|---|---|---|
| E | Attacco 1 | 385 mm | 2" | IG | 10° |
| E | Attacco 1 | 385 mm | 2" | IG | 110° |
| E | Manicotto per sonda | 385 mm | ½" | IG | 96,24° |
| K | Ritorno riscaldamento Indice in basso RL | 385 mm | 1¼" | IG | 23,76° |
| F | Attacco 2 | 888 mm | 2" | IG | 10° |
| F | Attacco 2 | 888 mm | 2" | IG | 110° |
| F | Manicotto per sonda | 888 mm | ½" | IG | 96,24° |
| J | Mandata del riscaldamento Indice in basso VL | 1100 mm | 1¼" | IG | 23,76° |
| G | Attacco 3 | 1392 mm | 2" | IG | 10° |
| G | Attacco 3 | 1392 mm | 2" | IG | 110° |
| G | Manicotto per sonda | 1392 mm | ½" | IG | 96,24° |
| M | Ritorno solare Indice in alto RL | 1455 mm | 1¼" | IG | 23,76° |
| H | Attacco 4 | 1895 mm | 2" | IG | 10° |
| H | Attacco 4 | 1895 mm | 2" | IG | 110° |
| H | Manicotto per sonda | 1895 mm | ½" | IG | 96,24° |
| L | Mandata solare Indice in alto VL | 1895 mm | 1¼" | IG | 23,76° |
| I | Attacco superiore | 2280 mm | 1½" | IG | 0° |
Dati tecnici
Volume
- Capacità nominale
- 2227
scambiatore di calore
- Superficie WT inferiore
- 4,2 m²
- Superficie superiore WT
- 2,6 m²
Stampa
- Pressione di esercizio del serbatoio degli accumulatori
- 3 bar
- Pressione di prova del serbatoio
- 4,5 bar
- Pressione massima WT
- 6 bar
Testo del bando di gara
SERBATOIO INERZIALE ENERGETICO
Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, pompe di calore, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025, conforme alla direttiva CE 97/23/CE. Verniciatura antiruggine all’esterno, interno grezzo. Include una morsettiera per il posizionamento variabile delle sonde.
- Capacità nominale
- 2227 L
- Pressione di esercizio del serbatoio degli accumulatori
- 3 bar
- Pressione di prova del serbatoio
- 4,5 bar
- Pressione minima del serbatoio
- +0 bar
- Temperatura di esercizio max.
- 95°C
- Temperatura minima
- 20 °C
- Superficie WT inferiore
- 4,2 m²
- Superficie superiore WT
- 2,6 m²
- Pressione massima WT
- 6 bar
Dotazione
4 x 2" manicotti (collegamento al sistema a sinistra) 4 x 2" manicotti (collegamento al sistema a destra) 2 x 2" tubi obliqui rivolti verso l’alto Configurazione del sistema completa, inclusa la lamiera deflettrice a strati 1 x 1 ½" manicotto (sfiato) 4 x ½" manicotti (manicotti standard) 4 x 1" manicotti (scambiatore di calore) 1 x lamiera divisoria centrale
I raccordi di collegamento del sistema sono disposti a intervalli di 100°. Dimensioni senza isolamento: 1250 x 2280 (Ø x H) mm
- Produttore
- Juratherm GmbH
- Codice prodotto
- JPSRR 2500
- Peso
- ~343 kg
- Dimensione di ribaltamento
- 2395 mm
- EAN13
- 4250659500772

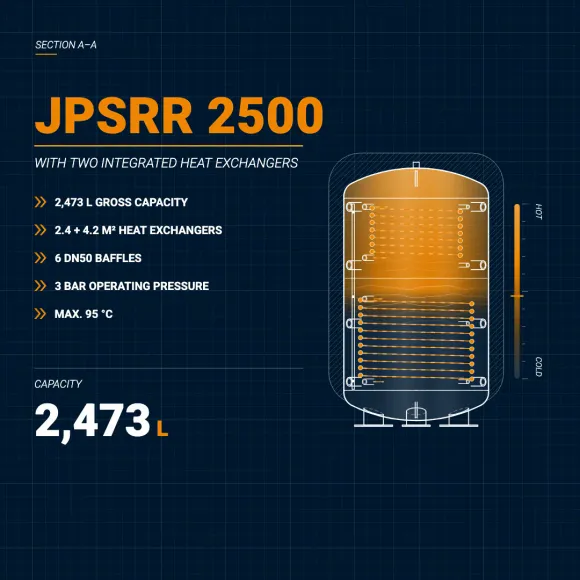

Video del prodotto
JPSRR 2500 in movimento
