serbatoio inerziale
JPSM 600 · senza isolamento
JPSM tipo 600 · Serbatoi di accumulo ad alte prestazioni
Cod. art. 110600
- Capacità nominale
- 560
- Ø senza isolamento
- 700 mm
- altezza
- 1650 mm
- peso
- 80 kg
Al 28/10/2026
EAN 4250659500314
Dimensioni e pesi
- Ø senza isolamento
- 700 mm
- altezza
- 1650 mm
- Dimensione di ribaltamento
- 1690 mm
- Dimensioni di incasso
- 740 mm
- peso
- 80 kg
Attacchi
Lettere come nel disegno
| Lettera | attacco | altezza | Dimensioni | Filettatura | Angolo |
|---|---|---|---|---|---|
| E | Attacco 1 | 230 mm | 1½" | IG | 16,4° |
| E | Attacco 1 | 230 mm | 1½" | IG | 116,4° |
| E | Manicotto per sonda Sonda collegata all’attacco 1 | 230 mm | ½" | IG | 91,83° |
| F | Attacco 2 | 610 mm | 1½" | IG | 16,4° |
| F | Attacco 2 | 610 mm | 1½" | IG | 116,4° |
| F | Manicotto per sonda Sonda collegata all’attacco 2 | 610 mm | ½" | IG | 91,83° |
| G | Attacco 3 | 990 mm | 1½" | IG | 16,4° |
| G | Attacco 3 | 990 mm | 1½" | IG | 116,4° |
| G | Manicotto per sonda Sonda collegata all’attacco 3 | 990 mm | ½" | IG | 91,83° |
| H | Attacco 4 | 1380 mm | 1½" | IG | 16,4° |
| H | Attacco 4 | 1380 mm | 1½" | IG | 116,4° |
| H | Manicotto per sonda Sonda collegata all’attacco 4 | 1380 mm | ½" | IG | 91,83° |
| I | Attacco superiore | 1650 mm | 1½" | IG | 0° |
Dati tecnici
Volume
- Capacità nominale
- 560
Stampa
- Pressione di esercizio del serbatoio degli accumulatori
- 4,5 bar
- Pressione di prova del serbatoio
- 7,8 bar
Varie
- Dimensioni di incasso
- 740 mm
Testo del bando di gara
SERBATOIO INERZIALE ENERGETICO
Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, pompe di calore, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025, conforme alla direttiva CE 97/23/CE. Verniciatura antiruggine all’esterno, interno grezzo. Include una morsettiera per il posizionamento variabile delle sonde.
- Capacità nominale
- 560 L
- Pressione di esercizio del serbatoio degli accumulatori
- 4.5 bar
- Pressione di prova del serbatoio
- 7.8 bar
- Pressione minima del serbatoio
- +0 bar
- Temperatura di esercizio max.
- 95°C
- Temperatura minima
- 20 °C
Dotazione
4 x 1 ½ " manicotto (collegamento al sistema a sinistra) 4 x 1 ½ " manicotto (collegamento di sistema a destra) Raccordi di sistema, compresa la lamiera deflettrice a strati 1 x 1 ½" manicotto (sfiato) 4 x ½" manicotti (manicotti standard)
I raccordi di collegamento del sistema sono disposti a intervalli di 100°. Dimensioni senza isolamento: 700 x 1650 (Ø x H) mm
- Produttore
- Juratherm GmbH
- Codice prodotto
- JPSM 600
- Peso
- ~80 kg
- Dimensione di ribaltamento
- 1690 mm
- EAN13
- 4250659500314

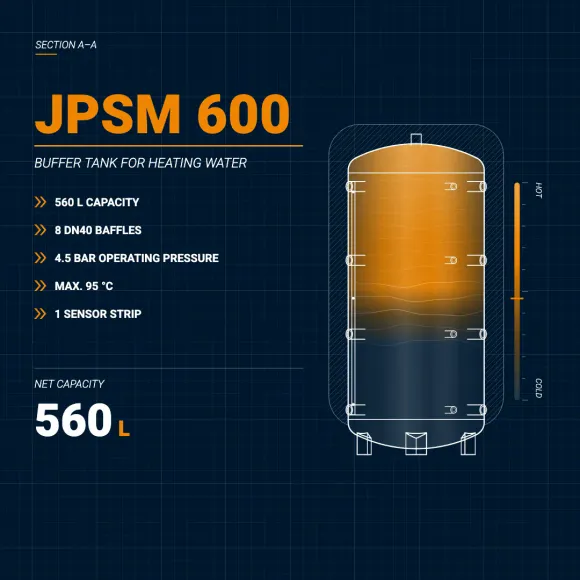

Video del prodotto
JPSM 600 in movimento
