serbatoio inerziale
JPSLR 1000 · Ecoline Vlies Bianco
Classe di efficienza C

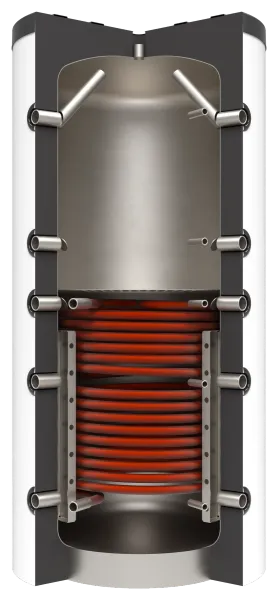

JPSLR Tipo 1000 V2 montato, bianco · compreso isolamento in tessuto non tessuto da 100 mm
Cod. art. 840098
- perdita di calore
- 141 W
- Perdita di pronto uso
- 3,38 kWh/24 h
- Volume ErP
- 887
- peso
- 214 kg
Al 28/10/2026
EAN 4250659505203
Dimensioni e pesi
- Ø con isolamento
- 990 mm
- Ø senza isolamento
- 790 mm
- Altezza con isolamento
- 2090 mm
- Altezza senza isolamento
- 2043 mm
- Dimensione di ribaltamento
- 2085 mm
- peso
- 214 kg
- Spessore dell'isolamento
- 100 mm
Attacchi
Lettere come nel disegno
| Lettera | attacco | altezza | Dimensioni | Filettatura | Angolo |
|---|---|---|---|---|---|
| 1 | Attacco 1 Raccordo anteriore | 310 mm | 1½" | IG | 14,5° |
| Attacco 1 Raccordo posteriore | 310 mm | 1½" | IG | 114,5° | |
| 3 | Manicotto per sonda | 310 mm | ½" | IG | 92,72° |
| 18 | Ritorno riscaldamento Ritorno del registro (3,0 m²) | 310 mm | 1¼" | IG | 36,28° |
| 4 | Attacco 2 Raccordo anteriore | 745 mm | 1½" | IG | 14,5° |
| Attacco 2 Raccordo posteriore | 745 mm | 1½" | IG | 114,5° | |
| 6 | Manicotto per sonda | 745 mm | ½" | IG | 92,72° |
| 7 | Attacco 3 Raccordo anteriore | 1027 mm | 1½" | IG | 14,5° |
| Attacco 3 Raccordo posteriore | 1027 mm | 1½" | IG | 114,5° | |
| 9 | Manicotto per sonda | 1027 mm | ½" | IG | 92,72° |
| 17 | Mandata del riscaldamento Mandata dell’indice (3,0 m²) | 1030 mm | 1¼" | IG | 36,28° |
| 10 | Attacco 4 Raccordo anteriore | 1250 mm | 1½" | IG | 14,5° |
| Attacco 4 Raccordo posteriore | 1250 mm | 1½" | IG | 114,5° | |
| 12 | Manicotto per sonda | 1250 mm | ½" | IG | 92,72° |
| 13 | Attacco 5 Raccordo anteriore | 1710 mm | 1½" | IG | 14,5° |
| Attacco 5 Raccordo posteriore | 1710 mm | 1½" | IG | 114,5° | |
| 15 | Manicotto per sonda | 1710 mm | ½" | IG | 92,72° |
| 16 | Attacco superiore Attacco superiore (L=50) | 2043 mm | 1½" | IG | 0° |
Dati tecnici
Volume
- Capacità nominale
- 863
scambiatore di calore
- Superficie WT inferiore
- 3,1 m²
- Contenuto WT nella parte inferiore
- 21,7
Stampa
- Perdita di carico WT in basso
- 274 mbar
- Pressione di esercizio del serbatoio degli accumulatori
- 4,5 bar
- Pressione di prova del serbatoio
- 7,8 bar
- Pressione massima WT
- 6 bar
isolamento
- Spessore dell’isolamento del rivestimento (montato)
- 100 mm
- Spessore dell’isolamento del rivestimento (grezzo)
- 115 mm
- Spessore dell’isolamento del coperchio
- 100 mm
- Colore dell’isolamento
- Bianco
- Lambda
- 0,0388 W/mK
- Peso specifico
- 1800 g/m²
- Classe di resistenza al fuoco
- B2 secondo la norma DIN 4102
Energia (ErP)
- Classe ErP
- C
- ErP - Perdita di calore (W)
- 141 W
- ErP - Perdita di calore (kWh)
- 3,38 kWh
- ErP - Contenuto
- 887
Testo del bando di gara
SERBATOIO INERZIALE con 1 WT, isolamento incluso e sistema di carica stratificata, che garantisce un comportamento a strati notevolmente migliorato
Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, pompe di calore, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025, conforme alla direttiva CE 97/23/CE. Verniciatura antiruggine all’esterno, interno grezzo. Include una morsettiera per il posizionamento variabile delle sonde.
- Capacità nominale
- 863 L
- Pressione di esercizio del serbatoio degli accumulatori
- 4,5 bar
- Pressione di prova del serbatoio
- 7,8 bar
- Pressione minima del serbatoio
- +0 bar
- Temperatura di esercizio max.
- 95°C
- Temperatura minima
- 20 °C
- Superficie WT inferiore
- 3,1 m²
- Contenuto WT nella parte inferiore
- 21,7 L
- Perdita di carico WT in basso
- 274 mbar
- Pressione massima WT
- 6 bar
Dotazione
- 1 x 1 ½" manicotto (sfiato)
- 5 x 1 ½ " manicotto (collegamento di sistema a sinistra)
- 5 x 1 ½ " manicotto (collegamento di sistema a destra)
- 2 x deflettori
- 2 tubi a mitra DN 40
- 2 x canali di ritorno a strati
- 5 x ½" manicotti (manicotti standard)
- 1 x lamiera forata al 50%
- 2 x 1" manicotti (scambiatore di calore)
I raccordi di collegamento del sistema sono disposti a intervalli di 100°.
Dettagli sull’isolamento
- Materiale
- tessuto non tessuto in fibra di poliestere
- Colore dell’isolamento
- bianco
- Spessore dell’isolamento del rivestimento (montato)
- 100 mm
- Lambda
- 0,0388 W/mK
- Classe di reazione al fuoco
- B2 secondo la norma DIN 4102
- Resistenza alla temperatura
- 110 °C
- Peso specifico
- 1800 g/m²
- Incluso isolamento del pavimento da 50 mm
- Classe ErP
- C
- ErP - Perdita di calore (W)
- 141 W
Dimensioni con isolamento
- 990 x 2090 (Ø x H) mm
- Produttore
- Juratherm GmbH
- Codice articolo
- JPSLR 1000 V2 montato, bianco
Gruppo composto da
- JPSLR tipo 1000 V2
- Isolamento in tessuto non tessuto tipo 1000
- Peso
- ~214 kg
- Dimensione di ribaltamento
- 2085 mm
- EAN13
- 4250659505203
Composizione
- 1571000 JPSLR tipo 1000 V2 serbatoio · Serbatoio di accumulo con sistema di carica stratificata con 1 WT.
- 99710001 Isolamento in tessuto non tessuto tipo 1000 isolamento · JPSM/R/RR + JPSL/R/RR 100 mm bianco
Video del prodotto
JPSLR 1000 in movimento
Download
L'etichetta energetica è obbligatoria solo fino a 500 litri
