EHSS 550 · senza isolamento

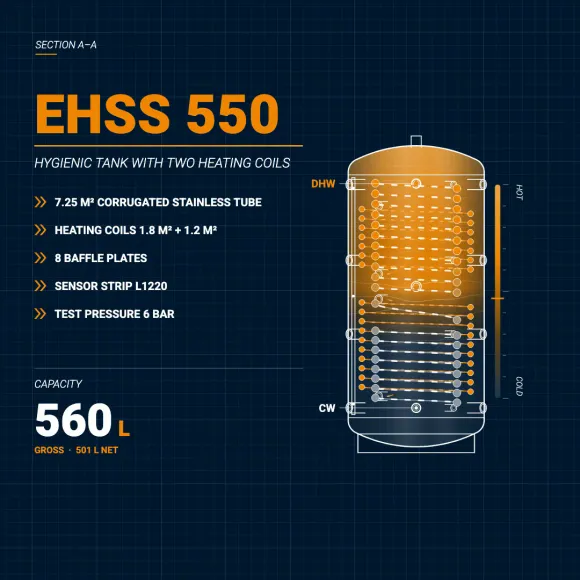

Serbatoio combinato a strati igienico con 2 WT

Serbatoio inerziale per tutti gli impianti di riscaldamento centralizzato ad acqua calda. Utilizzabile con: caldaie a combustibili solidi, caldaie a gasolio, impianti solari, scaldacqua istantanei a gas o elettrici. Realizzato in acciaio di qualità S235JR secondo la norma EN 10025 e la direttiva CE 97/23/CE; esterno con protezione antiruggine, interno grezzo. Acqua calda secondo il principio del flusso continuo; tubo corrugato in acciaio inossidabile V4A 1.4404, inclusa morsettiera per il posizionamento variabile delle sonde.

Capacità nominale

501 L

Pressione di esercizio massima del serbatoio

3 bar

Pressione di prova del serbatoio

4,5 bar

Pressione minima del serbatoio

+0 bar

Temperatura di esercizio max.

95°C

Temperatura minima

20 °C

Superficie del tubo ondulato in acciaio inossidabile

7.7 m²

Pressione massima EWW

6 bar

Superficie superiore WT

1.2 m²

Superficie WT inferiore

1.8 m²

Pressione massima WT

6 bar

Dotazione

• 4 x 1 ½ " manicotto (collegamento al sistema a sinistra)
• 4 x 1 ½ " manicotto (collegamento di sistema a destra)
• (Raccordo di sistema con deflettore a strati incluso)
• 1 x 1 ½" manicotto (sfiato)
• 4 x ½" manicotti (manicotti standard)
• 1 x manica da 1 ½ " (riscaldamento elettrico)
• 2 x 1 ¼" raccordi a manicotto (acqua calda - acqua fredda)
• 4 x 1" manicotti (scambiatore di calore)

I raccordi di collegamento del sistema sono disposti a intervalli di 100°. Dimensioni senza isolamento: 700 x 1650 (Ø x H) mm

Produttore

Juratherm GmbH

Codice prodotto

EHSS 550

Peso

~187 kg

Dimensione di ribaltamento

1690 mm

EAN13

4250659511150
