ballon tampon
JPSLR 500 · Ecoline Vlies Argent
Classe d'efficacité énergétique C
JPSLR type 500 V2 monté, couleur argent · avec isolation en non-tissé de 100 mm
Référence 840428
- perte de chaleur
- 106 W
- Perte de disponibilité
- 2,54 kWh/24 h
- Volume ErP
- 480
- poids
- 144 kg
État au 28/10/2026
EAN 4250659511587
Dimensions et poids
- Ø avec isolation
- 850 mm
- Ø sans isolation
- 650 mm
- Hauteur avec isolation
- 1 680 mm
- Hauteur sans isolation
- 1 630 mm
- Cote de basculement
- 1 665 mm
- poids
- 144 kg
- Épaisseur d'isolation
- 100 mm
Raccordements
Lettres telles qu'indiquées sur le dessin
| Lettre | raccord | hauteur | Taille | Filetage | Angle |
|---|---|---|---|---|---|
| 1 | Raccord 1 Manchon avant | 220 mm | 1½" | IG | 17,63° |
| Raccord 1 Manchon arrière | 220 mm | 1½" | IG | 117,63° | |
| 2 | Manchon de sonde | 220 mm | ½" | IG | 91,19° |
| 18 | Retour chauffage Retour de registre (1,8 m²) | 220 mm | 1¼" | IG | 44,07° |
| 4 | Raccord 2 Manchon avant | 620 mm | 1½" | IG | 17,63° |
| Raccord 2 Manchon arrière | 620 mm | 1½" | IG | 117,63° | |
| 5 | Manchon de sonde | 620 mm | ½" | IG | 91,19° |
| 17 | Départ chauffage Départ du registre (1,8 m²) | 660 mm | 1¼" | IG | 44,07° |
| 7 | Raccord 3 Manchon avant | 840 mm | 1½" | IG | 17,63° |
| Raccord 3 Manchon arrière | 840 mm | 1½" | IG | 117,63° | |
| 8 | Manchon de sonde | 840 mm | ½" | IG | 91,19° |
| 10 | Raccord 4 Manchon avant | 1 220 mm | 1½" | IG | 17,63° |
| Raccord 4 Manchon arrière | 1 220 mm | 1½" | IG | 117,63° | |
| 11 | Manchon de sonde | 1 220 mm | ½" | IG | 91,19° |
| 13 | Raccord 5 Manchon avant | 1 390 mm | 1½" | IG | 17,63° |
| Raccord 5 Manchon arrière | 1 390 mm | 1½" | IG | 117,63° | |
| 14 | Manchon de sonde | 1 390 mm | ½" | IG | 91,19° |
| 16 | Raccordement en haut Raccordement en haut (L=50) | 1 630 mm | 1½" | IG | 0° |
Caractéristiques techniques
Volume
- Capacité nominale
- 461
échangeur de chaleur
- Surface inférieure WT
- 1,8 m²
- Volume WT en bas
- 12,6
Impression
- Perte de charge WT en bas
- 159 mbar
- Pression de service des réservoirs
- 4,5 bar
- Pression d'épreuve du ballon
- 7,8 bar
- Pression max. WT
- 6 bar
isolation
- Épaisseur d'isolation de l'enveloppe (montée)
- 100 mm
- Épaisseur d'isolation de l'enveloppe (brute)
- 115 mm
- Épaisseur de l'isolation du couvercle
- 100 mm
- Couleur de l'isolation
- Argent
- Lambda
- 0,0388 W/mK
- Densité apparente
- 1800 g/m²
- Classe de résistance au feu
- B2 selon la norme DIN 4102
Énergie (ErP)
- Classe ErP
- C
- ErP - Perte de chaleur (W)
- 106 W
- ErP - Perte de chaleur (kWh)
- 2,54 kWh
- ErP - Volume
- 480
Texte de l'appel d'offres
BALLON TAMPON D'ÉNERGIE avec 1 WT, isolation comprise, doté d'un système de charge stratifiée permettant d'améliorer considérablement le comportement en couches
Ballon tampon pour toutes les installations de chauffage central à eau chaude. Compatible avec : chaudières à combustibles solides, chaudières au fioul, pompes à chaleur, installations solaires, chauffe-eau instantanés au gaz ou électriques. Fabriqué en acier de qualité S235JR selon la norme EN 10025, conforme à la directive 97/23/CE. Peinture anticorrosion à l'extérieur, intérieur brut. Comprend un bloc de serrage pour le positionnement variable des sondes.
- Capacité nominale
- 461 L
- Pression de service des réservoirs
- 4,5 bar
- Pression d'épreuve du ballon
- 7,8 bar
- Pression minimale du ballon
- +0 bar
- Température de service max.
- 95°C
- Température minimale
- 20 °C
- Surface inférieure WT
- 1,8 m²
- Volume WT en bas
- 12,6 L
- Perte de charge WT en bas
- 159 mbar
- Pression max. WT
- 6 bar
Équipement
- 1 manchon 1 ½ " (purge d'air)
- 5 manchons 1 ½ " (raccordement du système à gauche)
- 5 manchons 1 ½ " (raccordement du système à droite)
- 2 x déflecteurs
- 2 x tuyaux à onglet DN 40
- 2 x conduits de retour
- 5 manchons ½ " (manchons standard)
- 1 x tôle perforée à 50 %
- 2 x 1" manchons (échangeur de chaleur)
Les raccords du système sont disposés à des intervalles de 100°.
Détails de l'isolation
- Matériau
- non-tissé en fibres de polyester
- Couleur de l'isolation
- argent
- Épaisseur d'isolation de l'enveloppe (montée)
- 100 mm
- Lambda
- 0,0388 W/mK
- Classe de résistance au feu
- B2 selon la norme DIN 4102
- Résistance à la température
- 110 °C
- Densité apparente
- 1800 g/m²
- Isolation du plancher de 50 mm incluse
- Classe ErP
- C
- ErP - Perte de chaleur (W)
- 106 W
Dimensions avec isolation
- 850 x 1 680 (Ø x H) mm
- Fabricant
- Juratherm GmbH
- Référence
- JPSLR 500 V2 Argent
Ensemble composé de
- JPSLR type 500 V2
- Isolation en non-tissé de type 500
- Poids
- ~144 kg
- Cote de basculement
- 1665 mm
- EAN13
- 4250659511587
Composition
- 157500 JPSLR type 500 V2 ballon · Réservoir tampon avec système de charge stratifiée et 1 chauffe-eau.
- 997500 Isolation en non-tissé de type 500 isolation · JPSM/R/RR 100 mm argent

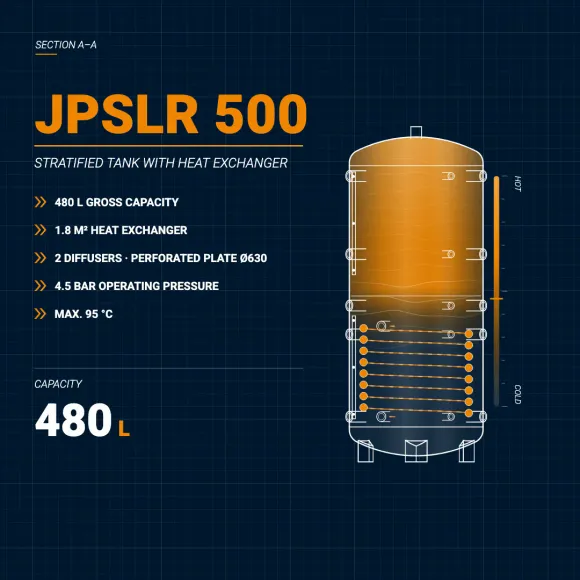

Vidéo du produit
JPSLR 500 en mouvement
