Pufferspeicher
JPSM 825 · ohne Dämmung
JPSM Typ 825 · Hochleistungspufferspeicher
Art.-Nr. 110825
- Nenninhalt
- 718
- Ø ohne Dämmung
- 790 mm
- Höhe
- 1.693 mm
- Gewicht
- 95 kg
Speicher 110825 ab Lager, geringer Bestand
Stand 28.10.2026
EAN 4250659500321
Maße und Gewichte
- Ø ohne Dämmung
- 790 mm
- Höhe
- 1.693 mm
- Kippmaß
- 1.711 mm
- Einbringmaß
- 800 mm
- Gewicht
- 95 kg
Anschlüsse
Buchstaben wie in der Zeichnung
| Buchstabe | Anschluss | Höhe | Größe | Gewinde | Winkel |
|---|---|---|---|---|---|
| E | Anschluss 1 | 260 mm | 1½" | IG | 14,5° |
| E | Anschluss 1 | 260 mm | 1½" | IG | 114,5° |
| E | Fühlermuffe Fühler zu Anschluss 1 | 260 mm | ½" | IG | 92,73° |
| F | Anschluss 2 | 630 mm | 1½" | IG | 14,5° |
| F | Anschluss 2 | 630 mm | 1½" | IG | 114,5° |
| F | Fühlermuffe Fühler zu Anschluss 2 | 630 mm | ½" | IG | 92,73° |
| G | Anschluss 3 | 1.030 mm | 1½" | IG | 14,5° |
| G | Anschluss 3 | 1.030 mm | 1½" | IG | 114,5° |
| G | Fühlermuffe Fühler zu Anschluss 3 | 1.030 mm | ½" | IG | 92,73° |
| H | Anschluss 4 | 1.430 mm | 1½" | IG | 14,5° |
| H | Anschluss 4 | 1.430 mm | 1½" | IG | 114,5° |
| H | Fühlermuffe Fühler zu Anschluss 4 | 1.430 mm | ½" | IG | 92,73° |
| I | Anschluss oben | 1.690 mm | 1½" | IG | 0° |
Technische Daten
Volumen
- Nenninhalt
- 718
Druck
- Betriebsdruck Speicher
- 4,5 bar
- Prüfdruck Speicher
- 7,8 bar
Sonstiges
- Einbringmaß
- 800 mm
Ausschreibungstext
ENERGIE PUFFERSPEICHER
Pufferspeicher für alle Warmwasser-Zentralheizungsanlagen. Verwendbar für:Festbrennstoffe-, ölgefeuerte Heizkessel, Wärmepumpen, Solaranlagen, Gas- oder Elektrodurchlauferhitzer. Gefertigt aus Qualitätsstahl S235JR nach EN 10025, nach EG 97/23/EG Außen Rostschutzanstrich, innen roh. inkl. Fühlerklemmleiste zur variablen Positionierung der Fühler
- Nenninhalt
- 718 L
- Betriebsdruck Speicher
- 4.5 bar
- Prüfdruck Speicher
- 7.8 bar
- Minimaldruck Speicher
- +0 bar
- Betriebstemperatur max.
- 95°C
- min. Temperatur
- 20 °C
Ausrüstung
- 4 x 1 ½" Muffe (Systemanschl. links)
- 4 x 1 ½" Muffe (Systemanschl. rechts)
- Systemanschlüsse inkl. Schichtleitblech
- 1 x 1 ½" Muffe (Entlüftung)
- 4 x ½" Muffe (Regelmuffen)
Die Systemanschlussstutzen sind in 100° Abständen zueinander angeordnet. Abmessungen ohne Isolierung: 790 x 1693 (Ø x H) mm
- Hersteller
- Juratherm GmbH
- Match-Code
- JPSM 825
- Gewicht
- ~95 kg
- Kippmaß
- 1711 mm
- EAN13
- 4250659500321

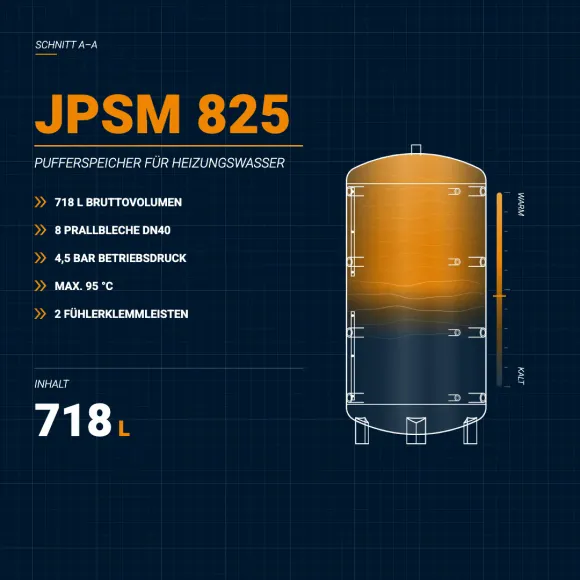

Produktvideo
JPSM 825 in Bewegung
