akumulační nádrž
JPSM 300 · Ecoline Vlies Stříbrná
Třída účinnosti C
JPSM typ 300 namontovaný, stříbrný · včetně 100 mm izolace z netkané textilie
Číslo výrobku 840001
- tepelná ztráta
- 83 W
- Ztráta v pohotovostním režimu
- 1,99 kWh/24 h
- Objem podle směrnice ErP
- 279
- hmotnost
- 67 kg
nádrž 110300 Dodací lhůta: přibl. 4–6 týdnů
izolace 997300 skladem
Celkem Dodací lhůta: přibl. 4–6 týdnů
Stav k 28. 10. 2026
EAN 4250659504237
Rozměry a hmotnosti
- Ø s izolací
- 750 mm
- Ø bez izolace
- 550 mm
- Výška včetně izolace
- 1 400 mm
- Výška bez izolace
- 1 350 mm
- Náklonový úhel
- 1 385 mm
- Vložný rozměr
- 610 mm
- hmotnost
- 67 kg
- Tloušťka izolace
- 100 mm
Přípojka
Písmena podle výkresu
| Písmeno | přípojka | výška | Velikost | Závit | Winkel |
|---|---|---|---|---|---|
| E | Přípojka 1 | 220 mm | 1½" | IG | 20,8° |
| E | Přípojka 1 | 220 mm | 1½" | IG | 120,8° |
| E | Spojka čidla Snímač k přípojce 1 | 220 mm | ½" | IG | 89,53° |
| F | Přípojka 2 | 470 mm | 1½" | IG | 20,8° |
| F | Přípojka 2 | 470 mm | 1½" | IG | 120,8° |
| F | Spojka čidla Snímač k přípojce 2 | 470 mm | ½" | IG | 89,53° |
| G | Přípojka 3 | 800 mm | 1½" | IG | 20,8° |
| G | Přípojka 3 | 800 mm | 1½" | IG | 120,8° |
| G | Spojka čidla Snímač k přípojce 3 | 800 mm | ½" | IG | 89,53° |
| H | Přípojka 4 | 1 120 mm | 1½" | IG | 20,8° |
| H | Přípojka 4 | 1 120 mm | 1½" | IG | 120,8° |
| H | Spojka čidla Snímač k přípojce 4 | 1 120 mm | ½" | IG | 89,53° |
| I | Přípojka nahoře | 1 350 mm | 1½" | IG | 0° |
Technické údaje
Objem
- Jmenovitý objem
- 279
Tisk
- Provozní tlak nádrže
- 4,5 bar
- Zkušební tlak nádrže
- 7,8 bar
izolace
- Tloušťka izolace pláště (smontováno)
- 100 mm
- Tloušťka izolace pláště (surová)
- 115 mm
- Tloušťka izolace víka
- 100 mm
- Barva izolace
- Stříbrná
- Lambda
- 0,0388 W/mK
- Objemová hmotnost
- 1800 g/m²
- Třída požární odolnosti
- B2 podle normy DIN 4102
Energie (ErP)
- Třída ErP
- C
- ErP – tepelná ztráta (W)
- 83 W
- ErP – tepelná ztráta (kWh)
- 1,99 kWh
- ErP – objem
- 279
Ostatní
- Vložný rozměr
- 610 mm
Text výběrového řízení
ENERGETICKÁ AKUMULAČNÍ NÁDRŽ včetně izolace
Akumulační nádrž pro všechna ústřední topení s ohřevem teplé vody. Použitelné pro: kotle na pevná paliva, olejové kotle, tepelná čerpadla, solární systémy, plynové nebo elektrické průtokové ohřívače. Vyrobeno z kvalitní oceli S235JR podle normy EN 10025, v souladu s směrnicí ES 97/23/ES. Z vnější strany s antikorozním nátěrem, zevnitř v surovém stavu. Včetně svorkovnice pro snímače umožňující variabilní umístění snímačů
- Jmenovitý objem
- 279 L
- Provozní tlak nádrže
- 4,5 bar
- Zkušební tlak nádrže
- 7,8 bar
- Minimální tlak v nádrži
- +0 bar
- Max. provozní teplota
- 95°C
- Min. teplota
- 20 °C
Vybavení
- 4 x 1 ½ " příruba (systémové připojení vlevo)
- 4 x 1 ½ " příruba (systémové připojení vpravo)
- Systémové přípojky včetně rozvodného plechu
- 1 x 1 ½ " příruba (odvzdušnění)
- 4 x ½ " příruba (standardní příruby)
Systémové přípojky jsou rozmístěny v odstupech 100°.
Podrobnosti o izolaci
- Materiál
- polyesterové vlákno
- Barva izolace
- stříbrná
- Tloušťka izolace pláště (smontováno)
- 100 mm
- Lambda
- 0,0388 W/mK
- Třída hořlavosti
- B2 podle normy DIN 4102
- Teplotní odolnost
- 110 °C
- Objemová hmotnost
- 1800 g/m²
- Včetně 50 mm izolace dna
- Třída ErP
- C
- ErP – tepelná ztráta (W)
- 83 W
Rozměry s izolací
- 750 x 1400 (Ø x V) mm
- Výrobce
- Juratherm GmbH
- Kód produktu
- JPSM 300 stříbrný
Sestava se skládá z
- JPSM typ 300
- Netkaná izolace typu 300
- Hmotnost
- ~67 kg
- Náklonový úhel
- 1385 mm
- EAN13
- 4250659504237
Složení
- 110300 JPSM typ 300 nádrž · Vysoce výkonné vyrovnávací zásobníky
- 997300 Netkaná izolace typu 300 izolace · JPSM/R/RR 100 mm stříbrný

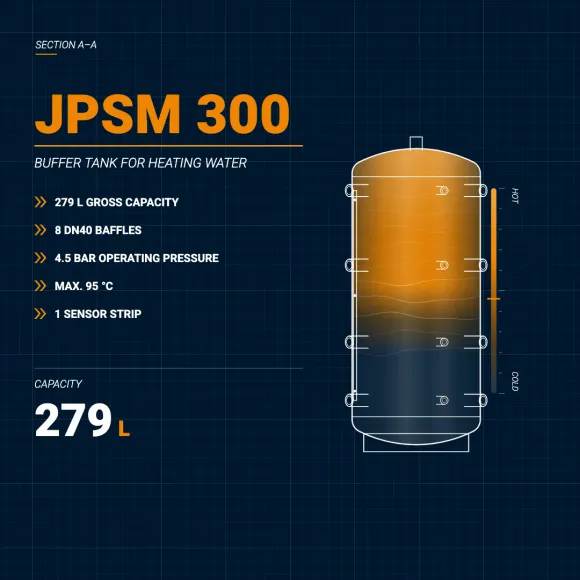

Produktové video
JPSM 300 v pohybu
