akumulační nádrž
JPSL 1000 · Ecoline Vlies Bílá
Třída účinnosti C

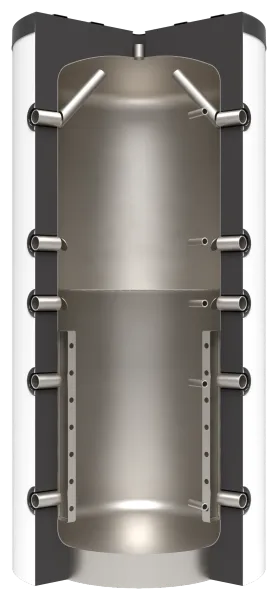

JPSL typ 1000 V2 namontovaný, bílý · včetně 100 mm izolace z netkané textilie
Číslo výrobku 840089
- tepelná ztráta
- 141 W
- Ztráta v pohotovostním režimu
- 3,38 kWh/24 h
- Objem podle směrnice ErP
- 887
- hmotnost
- 164 kg
Stav k 28. 10. 2026
EAN 4250659505111
Rozměry a hmotnosti
- Ø s izolací
- 990 mm
- Ø bez izolace
- 790 mm
- Výška včetně izolace
- 2 090 mm
- Výška bez izolace
- 2 043 mm
- Náklonový úhel
- 2 085 mm
- hmotnost
- 164 kg
- Tloušťka izolace
- 100 mm
Přípojka
Písmena podle výkresu
| Písmeno | přípojka | výška | Velikost | Závit | Winkel |
|---|---|---|---|---|---|
| 1 | Přípojka 1 Přední příruba | 310 mm | 1½" | IG | 14,5° |
| Přípojka 1 Zadní příruba | 310 mm | 1½" | IG | 114,5° | |
| 3 | Spojka čidla | 310 mm | ½" | IG | 92,72° |
| 4 | Přípojka 2 Přední příruba | 745 mm | 1½" | IG | 14,5° |
| Přípojka 2 Zadní příruba | 745 mm | 1½" | IG | 114,5° | |
| 6 | Spojka čidla | 745 mm | ½" | IG | 92,72° |
| 7 | Přípojka 3 Přední příruba | 1 027 mm | 1½" | IG | 14,5° |
| Přípojka 3 Zadní příruba | 1 027 mm | 1½" | IG | 114,5° | |
| 9 | Spojka čidla | 1 027 mm | ½" | IG | 92,72° |
| 10 | Přípojka 4 Přední příruba | 1 250 mm | 1½" | IG | 14,5° |
| Přípojka 4 Zadní příruba | 1 250 mm | 1½" | IG | 114,5° | |
| 12 | Spojka čidla | 1 250 mm | ½" | IG | 92,72° |
| 13 | Přípojka 5 Přední příruba | 1 710 mm | 1½" | IG | 14,5° |
| Přípojka 5 Zadní příruba | 1 710 mm | 1½" | IG | 114,5° | |
| 15 | Spojka čidla | 1 710 mm | ½" | IG | 92,72° |
| 16 | Přípojka nahoře Přípojka nahoře (L=50) | 2 043 mm | 1½" | IG | 0° |
Technické údaje
Objem
- Jmenovitý objem
- 885
Tisk
- Provozní tlak nádrže
- 4,5 bar
- Zkušební tlak nádrže
- 7,8 bar
izolace
- Tloušťka izolace pláště (smontováno)
- 100 mm
- Tloušťka izolace pláště (surová)
- 115 mm
- Tloušťka izolace víka
- 100 mm
- Barva izolace
- Bílá
- Lambda
- 0,0388 W/mK
- Objemová hmotnost
- 1800 g/m²
- Třída požární odolnosti
- B2 podle normy DIN 4102
Energie (ErP)
- Třída ErP
- C
- ErP – tepelná ztráta (W)
- 141 W
- ErP – tepelná ztráta (kWh)
- 3,38 kWh
- ErP – objem
- 887
Text výběrového řízení
ENERGETICKÁ AKUMULAČNÍ NÁDRŽ včetně izolace se systémem vrstveného nabíjení, díky čemuž je výrazně zlepšeno chování vrstev
Akumulační nádrž pro všechna ústřední topení s ohřevem teplé vody. Použitelné pro: kotle na pevná paliva, olejové kotle, tepelná čerpadla, solární systémy, plynové nebo elektrické průtokové ohřívače. Vyrobeno z kvalitní oceli S235JR podle normy EN 10025, v souladu s směrnicí ES 97/23/ES. Z vnější strany s antikorozním nátěrem, zevnitř v surovém stavu. Včetně svorkovnice pro snímače umožňující variabilní umístění snímačů
- Jmenovitý objem
- 885 L
- Provozní tlak nádrže
- 4,5 bar
- Zkušební tlak nádrže
- 7,8 bar
- Minimální tlak v nádrži
- +0 bar
- Max. provozní teplota
- 95°C
- Min. teplota
- 20 °C
Vybavení
- 1 x 1 ½ " příruba (odvzdušnění)
- 5 x 1 ½ ", objímka (systémové připojení vlevo)
- 5 x 1 ½ ", objímka (systémové připojení vpravo)
- 2 x odrazová deska
- 2 x trubka s úkosem DN 40
- 2 x kanál pro zpětný tok
- 5 x ½" objímka (standardní objímky)
- 1 x děrovaný plech 50 %
Systémové přípojky jsou rozmístěny v odstupech 100°.
Podrobnosti o izolaci
- Materiál
- polyesterové vlákno
- Barva izolace
- bílá
- Tloušťka izolace pláště (smontováno)
- 100 mm
- Lambda
- 0,0388 W/mK
- Třída hořlavosti
- B2 podle normy DIN 4102
- Teplotní odolnost
- 110 °C
- Objemová hmotnost
- 1800 g/m²
- Včetně 50 mm izolace dna
- Třída ErP
- C
- ErP – tepelná ztráta (W)
- 141 W
Rozměry s izolací
- 990 x 2090 (Ø x V) mm
- Výrobce
- Juratherm GmbH
- Kód produktu
- JPSL 1000 V2 smontovaný, bílý
Sestava se skládá z
- JPSL typ 1000 V2
- Netkaná izolace typu 1000
- Hmotnost
- ~164 kg
- Náklonový úhel
- 2085 mm
- EAN13
- 4250659505111
Složení
- 1561000 JPSL typ 1000 V2 nádrž · Vyrovnávací zásobníky se systémem vrstveného nabíjení
- 99710001 Netkaná izolace typu 1000 izolace · JPSM/R/RR + JPSL/R/RR 100 mm bílá

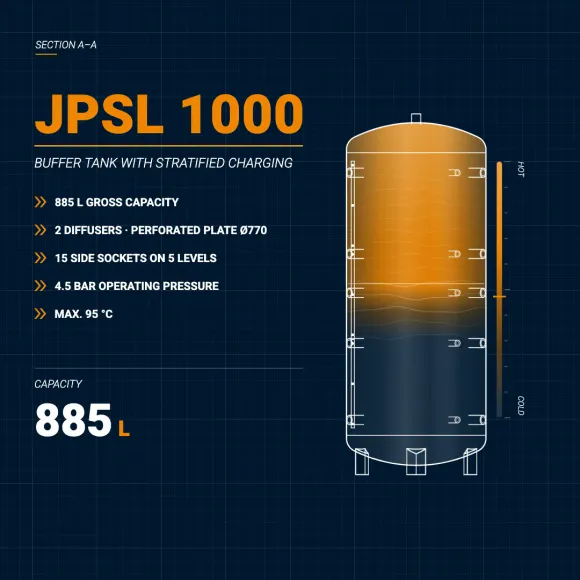

Produktové video
JPSL 1000 v pohybu
Soubory ke stažení
Energetický štítek je povinný pouze pro zásobníky do 500 litrů
